Sơ đồ tủ lạnh Hitachi và cách đọc sơ đồ chi tiết, chính xác nhất

Sơ đồ tủ lạnh Hitachi là bản vẽ kỹ thuật thể hiện toàn bộ cấu tạo, mạch điện, linh kiện và nguyên lý hoạt động của tủ lạnh. Thông qua sơ đồ, kỹ thuật viên hoặc người dùng có thể xác định chính xác vị trí các bộ phận như: block (máy nén), bo mạch, cảm biến nhiệt độ, quạt gió, rơ-le, dây điện kết nối…

Việc hiểu và đọc đúng sơ đồ tủ lạnh Hitachi đóng vai trò rất quan trọng trong quá trình kiểm tra, bảo trì và sửa chữa, giúp tiết kiệm thời gian, chi phí và tránh sai sót không đáng có.

Vì sao cần sơ đồ tủ lạnh Hitachi khi sửa chữa?

Nhiều khách hàng và kỹ thuật viên gặp khó khăn khi sửa tủ lạnh Hitachi do:

• Mỗi model tủ lạnh Hitachi có một sơ đồ riêng

• Cấu tạo và bo mạch giữa các dòng inverter, side by side, ngăn đá trên/dưới hoàn toàn khác nhau

• Không thể dùng sơ đồ model này cho model khác

Việc sử dụng đúng sơ đồ theo model sản phẩm sẽ giúp:

• Xác định chính xác linh kiện bị hỏng

• Đấu nối dây điện đúng kỹ thuật

• Tránh chập cháy, hư hỏng bo mạch

• Rút ngắn thời gian sửa chữa

Phân loại sơ đồ tủ lạnh Hitachi phổ biến

Hiện nay, sơ đồ tủ lạnh Hitachi thường bao gồm các loại chính sau:

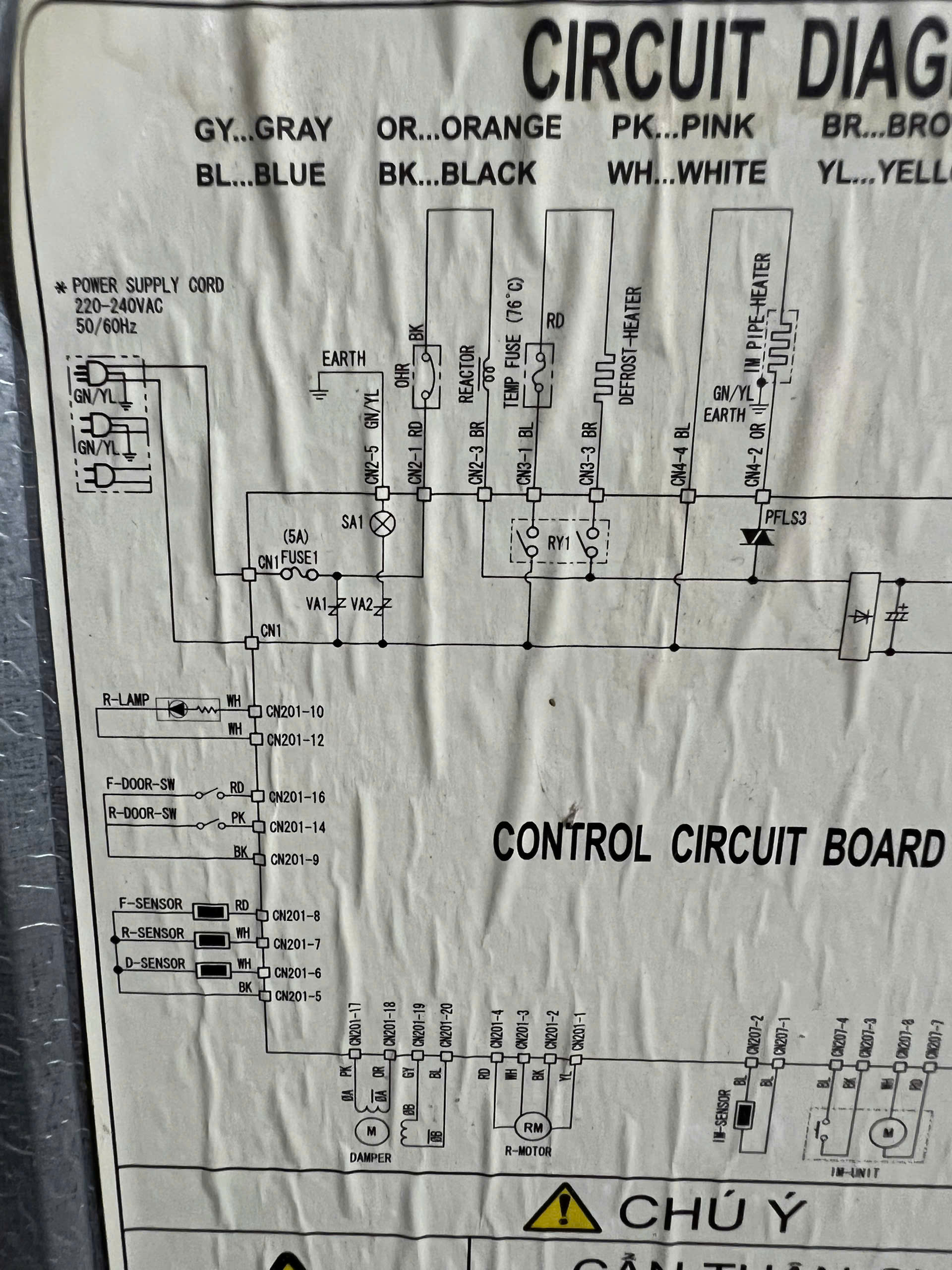

1. Sơ đồ mạch điện tủ lạnh Hitachi

Thể hiện chi tiết:

• Bo mạch điều khiển

• Máy nén (block)

• Cảm biến nhiệt

• Quạt dàn lạnh, quạt dàn nóng

• Nguồn cấp và các điểm kết nối

2. Sơ đồ nguyên lý hoạt động

Giúp hiểu rõ:

• Chu trình làm lạnh

• Cách điều khiển nhiệt độ

• Nguyên lý inverter tiết kiệm điện

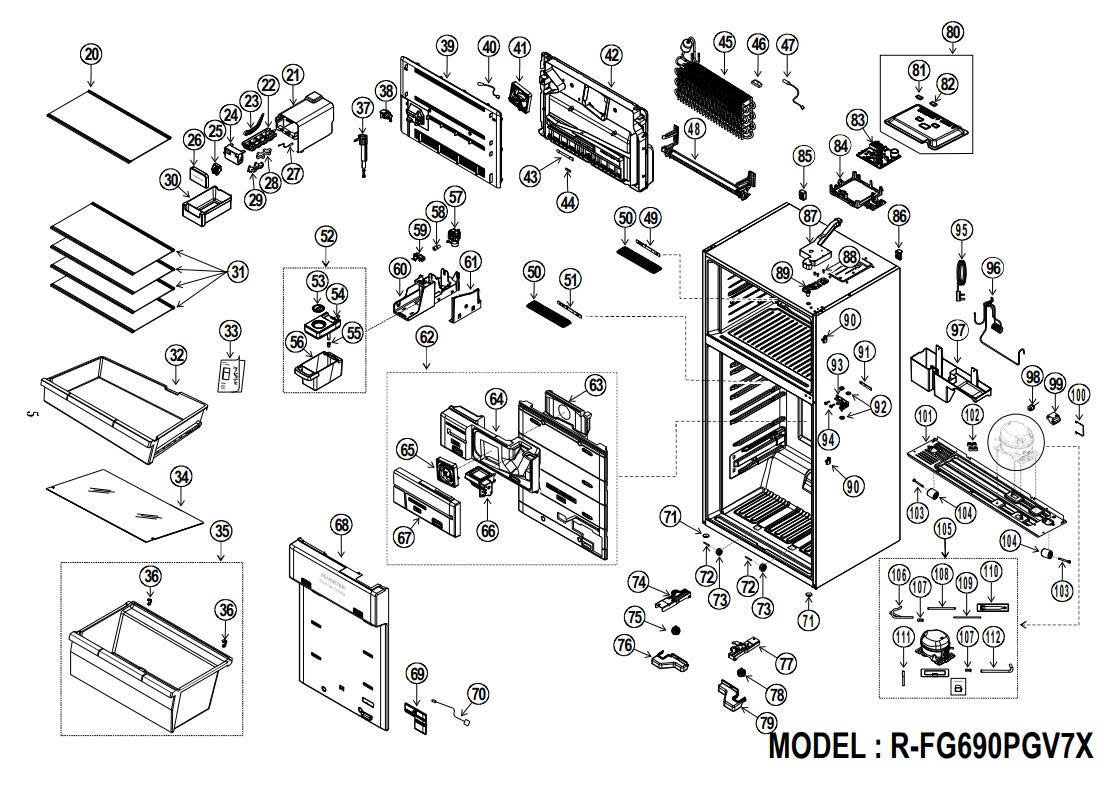

3. Sơ đồ cấu tạo linh kiện

Thể hiện vị trí lắp đặt:

• Dàn lạnh, dàn nóng

• Quạt, cảm biến, cầu chì nhiệt

• Hộp điện, bo mạch

Hướng dẫn cách đọc sơ đồ tủ lạnh Hitachi cơ bản

Để đọc và hiểu sơ đồ tủ lạnh Hitachi, bạn cần nắm các bước sau:

Bước 1: Xác định đúng model tủ lạnh

Model thường nằm:

• Bên trong ngăn mát

• Sau lưng tủ

• Trên tem thông số kỹ thuật

⚠️ Lưu ý: Mỗi model chỉ sử dụng một sơ đồ riêng biệt, không dùng chung.

Bước 2: Nhận diện ký hiệu trên sơ đồ

Một số ký hiệu thường gặp:

• COMP: Máy nén

• PCB / MAIN PCB: Bo mạch chính

• FAN: Quạt

• THERMISTOR: Cảm biến nhiệt

• DEF HEATER: Điện trở xả đá

Bước 3: Theo dõi đường dây và điểm kết nối

• Quan sát màu dây

• Xác định đầu vào – đầu ra

• Đối chiếu thực tế trên tủ lạnh

Tổng đài Hitachi hỗ trợ sơ đồ tủ lạnh 24/7

Nếu bạn không có sơ đồ, hoặc không chắc chắn sơ đồ đang dùng có đúng model hay không, cách nhanh và chính xác nhất là:

Liên hệ tổng đài Hitachi để được hỗ trợ 24/7

Tổng đài Hitachi luôn tiếp nhận:

• Tra cứu sơ đồ tủ lạnh Hitachi chính xác theo model

• Hướng dẫn cách đọc sơ đồ chi tiết

• Tư vấn kỹ thuật cơ bản cho khách hàng

Lưu ý quan trọng:
Để được cung cấp đúng sơ đồ tủ lạnh Hitachi, bạn cần cung cấp chính xác model sản phẩm cho tổng đài viên. Điều này giúp tránh nhầm lẫn và đảm bảo thông tin kỹ thuật chính xác tuyệt đối.

Những lưu ý quan trọng khi sử dụng sơ đồ tủ lạnh Hitachi

• Không tự ý sửa chữa nếu không có kiến thức kỹ thuật

• Luôn ngắt nguồn điện trước khi thao tác

• Không dùng sơ đồ của model khác dù hình dáng tương tự

• Ưu tiên liên hệ tổng đài Hitachi khi gặp lỗi phức tạp

Kết luận về sơ đồ tủ lạnh hitachi

Sơ đồ tủ lạnh Hitachi là tài liệu kỹ thuật quan trọng, giúp việc kiểm tra và sửa chữa trở nên nhanh chóng, chính xác và an toàn hơn. Do mỗi model có một sơ đồ riêng, người dùng cần cung cấp đúng model khi liên hệ tổng đài Hitachi hỗ trợ 24/7 để được tư vấn và cung cấp sơ đồ phù hợp.

Nếu bạn đang cần tra cứu sơ đồ tủ lạnh Hitachi chính xác, đừng ngần ngại liên hệ tổng đài để được hỗ trợ nhanh nhất.
